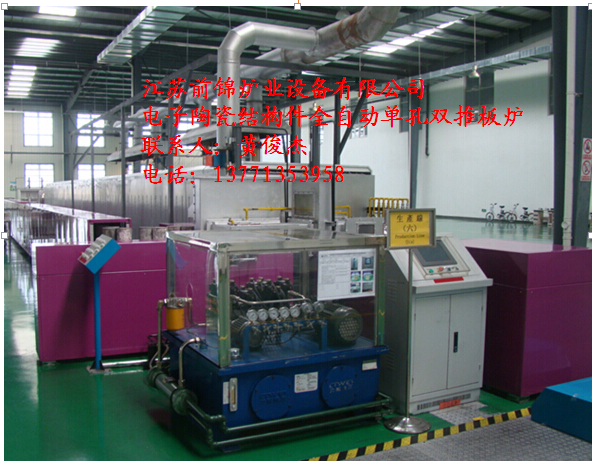

| 電子陶瓷結構件全自動單孔雙推板爐 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 作者：87569388 來源：江蘇前錦爐業設備有限公司 時間：2016/5/11 點擊：2504 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
江蘇前錦爐業設備有限公司 黃俊杰 關鍵詞：電子陶瓷 電子陶瓷結構件 電容器瓷 陶瓷電容器 半導體陶瓷 鐵電陶瓷高溫推板爐 推板爐 雙推板爐 全自動單孔雙推板爐 前言：江蘇前錦主要生產系統實驗電爐，高溫單（雙）通道推板窯，輥道窯、網帶爐、氣氛保護（窯）爐、升降爐、鐘罩爐、真空爐、臺車窯、箱式爐等工業窯爐，設備主要應用于特種陶瓷,電子陶瓷，磁性材料，化工粉末，熒光粉，拋光粉，鋰電池材料，稀土材料，電子器件，長余輝發光粉，硬質合金，陶瓷金屬化，石油催化劑，珠光云母，氧化鈦粉體，氧化鋯粉體或其它無機新材料等產品的燒結加熱之用。
一、 設計參數
二、 設備用途及結構簡述
三、 設備規格
熱工參數
溫區、加熱元件及控溫點分布
進氣、排氣系統
耐火保溫結構
爐體結構
爐體傳動控制系統
溫度控制系統
設備外觀
四、 現場安裝條件
備注：本文僅供參考，根據客戶要求設計制造，更多規格、參數以及詳細技術方案可來電索取。 聯系人：黃俊杰（前錦爐業） 電話：13771353958 QQ：3265507502 郵箱：3265507502@qq.com 網址：www.hymajiayou.com 爐體主架 |
長18000（mm），由國標型材、板材分段焊接，分成9節，螺栓連接 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
爐體傳動控制系統
|
傳動方式 |
液壓傳動 | ||
|
傳動控制 |
PLC+觸摸屏操作控制 | ||
|
動力源 |
液壓站， | ||
|
輸送速度 |
1500-2300mm/h（無極調速） |
常用速度 |
約1800mm/h |
|
傳動特性 |
1、該設備由進料橫推、主推進器、出料橫推、縱向回推、返回輥道幾個部分環繞組成，由控制柜、手動操作站和PLC柜（面板上有設備行模擬圖）監控全部運行過程。各相應部位設計有安全保護報警裝置（包括超壓、超時報警，程序上各個動作之間都采用互鎖，由PLC編程控制） 2、主推進裝置采用液壓推進，油缸行程850mm，配有德國進口力士樂精密調速閥，可實現主推進在1500～2500mm/h范圍內無極調速。最大推重8T 3、主推進裝置具有進退車自動轉換，快進、慢進、快退等功能，行程推進4、系統設有手動和自動兩種控制方式。自動控制采用PLC可編程控制器控制，程序上各個動作之間都采用互鎖；爐頭和爐尾各設有一個手動操作盒，分別控制進料和出料裝置的各種動作。操作站上設有急停按鈕，以備緊急停止送料系統之用。主要位置開關采用日本OMRON品牌。 | ||
溫度控制系統
|
控溫方式 |
采用可控硅移相觸發方式（SCR）控溫 |
|
功率輸出控制 |
SCR控制，數量：16個，具有軟啟動、軟關斷、限流及過流保護等功能 |
|
控溫點 |
16路，溫控儀表顯示 |
|
控制方式 |
0-100%連續可調 |
|
開關 |
每路均有斷路器 |
|
SCR冷卻 |
散熱片+風機風冷 |
|
溫控儀表 |
數字智能儀表，0-1100℃、PID連續控制，溫度補償，超溫、斷偶等聲光報警功能 |
設備外觀
|
外觀要求 |
制造精細，美觀氣派。掛板噴塑 |
|
外觀顏色 |
根據用戶要求。 |
四、 現場安裝條件
|
供電能力 |
三相五線380V±10%，50Hz，300KVA。 |
|
現場設施 |
電爐安裝應有相配套的電爐基礎（基礎承重要求1.5T/m2）及電纜布放電纜溝或橋架。 |
|
現場環境 |
窯爐使用場所溫度：0~40℃。室內無較大的空氣對流、無腐蝕性氣體。 |
備注：本文僅供參考，根據客戶要求設計制造，更多規格、參數以及詳細技術方案可來電索取。
聯系人：黃俊杰（前錦爐業） 電話：13771353958 QQ：3265507502 郵箱：3265507502@qq.com 網址：www.hymajiayou.com
