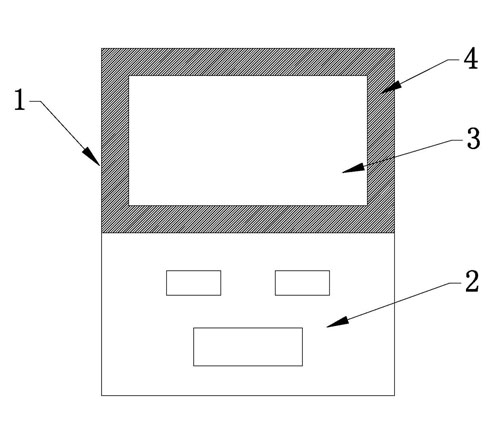

前言：在現有技術中，一般采用實驗電爐對三元材料進行燒結，現有的三元材料實驗電爐如圖1所示，它包括加熱爐體1和系統控制區2，加熱爐體1位于系統控制區2的上方，下側的系統控制區2內設有各種儀表、流量計等用來控制加熱爐體1內的溫度和氣氛等各種情況，并實時監控加熱爐體1內的各項參數變化情況；加熱爐體1由爐膛3和構成爐膛3的保溫爐殼4組成。這種實驗電爐由于爐膛3在爐門關閉后是全封閉的，里面不能持續地通入空氣，而三元材料的燒結需要在有氧的氣氛下進行，因此燒結出來的三元材料容易出現品質不高的現象。





1、一種三元材料專用實驗電爐，包括加熱爐體（1）和系統控制區（2），加熱爐體（1）位于系統控制區（2）的上方，加熱爐體（1）由爐膛（3）和構成爐膛（3）的保溫爐殼（4）組成，其特征在于所述爐膛（3）的背部設有與其連通的進氣口（5），所述的進氣口（5）上設有閥門；爐膛（3）的頂部設有排氣管（6）。

2、根據權利要求1所述的三元材料專用實驗電爐，其特征在于所述的排氣管（6）采用陶瓷制成。









本實用新型涉及一種實驗電爐，具體地說是一種使用壽命長、燒結效果好的三元材料專用實驗電爐。

在現有技術中，一般采用實驗電爐對三元材料進行燒結，現有的三元材料實驗電爐如圖1所示，它包括加熱爐體1和系統控制區2，加熱爐體1位于系統控制區2的上方，下側的系統控制區2內設有各種儀表、流量計等用來控制加熱爐體1內的溫度和氣氛等各種情況，并實時監控加熱爐體1內的各項參數變化情況；加熱爐體1由爐膛3和構成爐膛3的保溫爐殼4組成。這種實驗電爐由于爐膛3在爐門關閉后是全封閉的，里面不能持續地通入空氣，而三元材料的燒結需要在有氧的氣氛下進行，因此燒結出來的三元材料容易出現品質不高的現象。

本實用新型的目的是針對現有技術的缺陷，提供一種使用壽命長、燒結效果好的三元材料專用實驗電爐。

本實用新型的目的是通過以下技術方案解決的：

一種三元材料專用實驗電爐，包括加熱爐體和系統控制區，加熱爐體位于系統控制區的上方，加熱爐體由爐膛和構成爐膛的保溫爐殼組成，所述爐膛的背部設有與其連通的進氣口，所述的進氣口上設有閥門；爐膛的頂部設有排氣管。

所述的排氣管采用陶瓷制成。

本實用新型相比現有技術有如下優點：

本實用新型通過在爐膛上設置與其連通的進氣口和排氣管，一方面滿足了三元材料燒結時需要的有氧氣氛，另一方面通過持續的進氣和排氣使爐膛保持密封狀態。

本實用新型的結構簡單、操作方便，使用壽命長且燒結出來的產品品質高，適宜高校、科研院所、工礦企業等單位使用。

附圖1是本實用新型的結構示意圖。

其中：1—加熱爐體；2—系統控制區；3—爐膛；4—保溫爐殼；5—進氣口；6—排氣管。

下面結合附圖與實施例對本實用新型作進一步的說明。

如圖2所示：一種三元材料專用實驗電爐，它包括加熱爐體1和系統控制區2，加熱爐體1位于系統控制區2的上方，下側的系統控制區2內設有各種儀表、流量計等用來控制加熱爐體1內的溫度和氣氛等各種情況，并實時監控加熱爐體1內的各項參數變化情況；加熱爐體1由爐膛3和構成爐膛3的保溫爐殼4組成。其中爐膛3為封閉的箱式腔體，在爐膛3的背部設有與其連通的進氣口5，該進氣口5上設有閥門，當爐膛3內不需要進氣時，為保持爐膛3的密封型，則使用閥門將進氣口5關閉；爐膛3的頂部設有陶瓷制成的排氣管6。

本實用新型在使用時，首先將需要燒結的三元材料放入爐膛3中，然后關閉爐門，點火對爐膛3內的三元材料進行燒結，在燒結過程中，通過進氣口5持續地通入空氣，燒結過程中產生的廢氣從排氣管6排出，進氣口5的進氣和排氣管6的排氣使爐膛3內形成一個封閉的腔體；在燒結過程的末端，當爐膛3內不需要再通入空氣時，通過閥門將進氣口5封閉，使得爐膛3內的廢氣只能從排氣管6排出，形成氣幕，使爐膛3中三元材料不受外界的影響。本實用新型通過在爐膛3上設置與其連通的進氣口5和排氣管6，一方面滿足了三元材料燒結時需要的有氧氣氛，另一方面通過持續的進氣和排氣使爐膛3保持密封狀態；并具有結構簡單、操作方便和使用壽命長的特點，燒結出來的產品品質高，適宜高校、科研院所、工礦企業等單位使用。

本實用新型未涉及的技術均可通過現有技術加以實現。



本實用新型公開了一種三元材料專用實驗電爐，包括加熱爐體（1）和系統控制區（2），加熱爐體（1）位于系統控制區（2）的上方，加熱爐體（1）由爐膛（3）和構成爐膛（3）的保溫爐殼（4）組成，所述爐膛（3）的背部設有與其連通的進氣口（5），所述的進氣口（5）上設有閥門；爐膛（3）的頂部設有排氣管（6）。本實用新型通過在爐膛上設置與其連通的進氣口和排氣管，一方面滿足了三元材料燒結時需要的有氧氣氛，另一方面通過持續的進氣和排氣使爐膛保持密封狀態；并具有結構簡單、操作方便和使用壽命長的特點，燒結出來的產品品質高，適宜高校、科研院所、工礦企業等單位使用。
