| 單層四列輥道爐在鋰電正極材料中的優化設計 | |
| 作者： 來源：江蘇前錦爐業設備有限公司 時間：2019/2/21 點擊：1988 | |

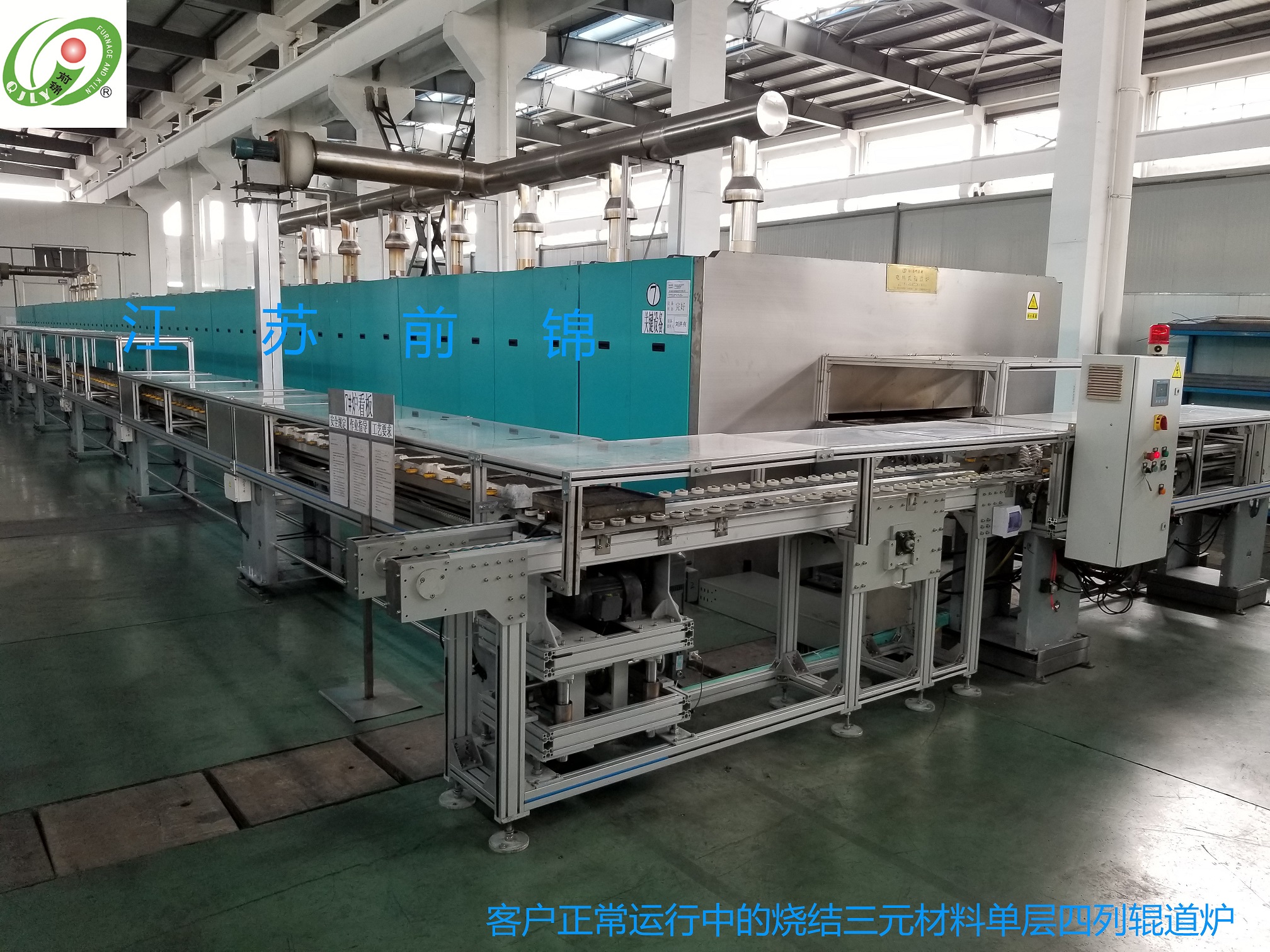

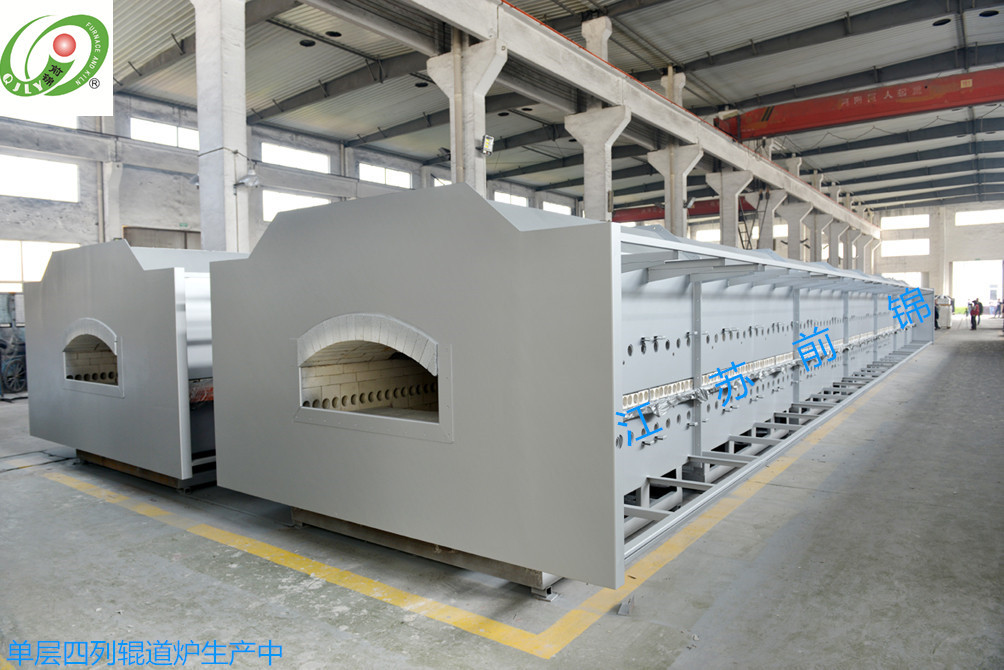

適用工藝：鈷酸鋰、錳酸鋰、三元材料、氧化鈷等材料的連續燒成 設計單位：江蘇前錦爐業設備有限公司 作者：劉俊 前言：電池材料的好壞，沒有界限，一是來自材料工藝本身的處理，另外就是設備選型和設計細節的關鍵所在，本文是作者在鈷酸鋰、錳酸鋰、氧化鈷、三元材料等材料十年以來在一次、二次燒結過程中吸取大量實踐經驗并完全復制日本同類型窯爐而最終投向市場的一種高端輥道窯。文章內容為設計細節，望作參考，為鋰電貢獻僅有力量。 關鍵詞：鈷酸鋰 錳酸鋰 富鋰基錳酸鋰 高壓鈷酸鋰 高鎳三元材料 四氧化三鈷 氧化鈷 鈦酸鋰 匣缽 坩堝 承燒板 推板 石墨匣缽 石墨坩堝 鋰電池負極材料鈦酸鋰 一：總則 1.1本設計書僅限于江蘇前錦爐業設備有限公司RGD-29.16-1520單層四列大氣窯爐設備的設計、制造、安裝、調試及售后服務。 1.2本設計書提出的技術要求為甲乙雙方前期技術交底協商后的技術標準要求，明細請參照：（附件一）在簽訂合同后，甲方保留對本協議書提出補充要求和修改的權利，乙方允諾予以配合。如提出修改，具體項目和條件由甲乙雙方商定后執行。 1.4 本設計書作為訂貨合同的附件，與合同正文同時生效。 1.5 本設計書只在本次訂貨事宜中有效。 二：供貨范圍及商家信息 2.1 供貨產品名稱 RHK-29.16-1520單層四列大氣窯爐 2.2 規格型號 定制設備 2.3 數量 1套 2.4 生產廠家 宜興市前錦爐業設備有限公司 三：技術標準 3.1 生產線所有零部件、控制元件的設計、加工、安裝、調試均以現有國家標準為最低標準執行，系統設計參照全年連續運行300天安全性能為基礎標準。（耗材及易損件除外） 3.2 電器標準：西門康可控硅模塊移相觸發（SCR）控溫，日本智能儀表，日本進口觸發器，西門子低壓電器（斷路器、交流接觸器、電流電壓表、電流互感器、、中間繼電器、電器附件等）安徽天長儀表廠K、S分度熱電偶。 四：設備運行環境條件 4.1 海拔高度：小于1500M 4.2 環境濕度：-20-30保持正常工作 4.3 環境空氣粉塵含量：40g/m3 4.4 環境溫度：-10℃—45℃保持正常工作 五：技術要求 5.1 主要技術參數 5.1.1電源參數 交流電380VAC 正負10VAC 5.1.2功率參數 參照 附件一 5.1.3 配電總電源接地電阻≤5歐姆 5.2 主要技術性能 明細參照 附件一 5.2.1 最高溫度： 1100℃ 5.2.2 爐膛尺寸： 29160L×1520W×150H（mm） 5.2.3 有效尺寸： 29160L×1320W×115H（mm） 5.2.4 設備外形： 32160L×2320W×2700H（mm） 5.2.5 額定功率： 420KW 5.2.6 保溫功率： 280KW（和進、排氣量及輸送速度有關) 5.2.7 爐側壁溫度：50oC+室溫。離輥棒孔及加熱棒孔的距離≥150mm。 5.2.8 加熱元件： 1-4區用電阻絲棒φ45：66+5（備件）=71根（瑞 典進口）其余溫區用φ35硅碳棒（德國進口）：120+10（備件）=130根 5.2.9 加熱方式： 電阻絲棒和硅碳棒皆為上下水平加熱，每個溫區上層加熱元件需要加裝保護套管（電阻絲保護管φ45，碳棒保護管φ60），防止爐內氣氛對加熱元件的腐蝕。下層加熱元件不需要加保護套管。 5.2.10 溫區劃分： 14個溫區，1溫區為單點控溫，2～14溫區為上下控溫；全爐共27個控溫點。爐尾降溫區設4個測溫點。 5.2.11 爐膛材料： 內層加熱區除5-8溫區的頂部材料為鋯鎂磚材質，其余爐膛材料為剛玉莫來石材質；保溫層由內到外依次為：莫來石聚輕磚、06輕質磚、陶瓷纖維板和纖維棉。 5.2.12 進氣設計： 每個溫區設1路進氣，流量計量程：0～15m3/h 降溫區設4路進氣，流量計量程：0～50m3/h。分別由2臺鼓風機送風。 5.2.13 排氣設計： 升溫和恒溫區共設8組排氣煙囪，非接觸方式接入由8個分管道接口的不銹鋼總管上，并通過離心風機強制抽排。降溫區設6組排氣煙囪，非接觸方式接入由6個分管道接口的不銹鋼總管上，并通過離心風機強制抽排。 5.2.14 設備組成：進料架長：3000mm,主爐體長29160mm，進料架長：3000mm。 5.2.15 傳動方式：變頻電機+擺線針輪減速機+鏈傳動+斜齒輪傳動。 5.2.16 傳動介質：φ55×φ45氧化鋁陶瓷輥棒動力傳輸，324+10（備件）=334根。 5.2.17 傳送速度：1000mm/h～3240mm/h,常用速度：1620 mm/h。 5.2.18 控溫方式：采用可控硅移相觸發方式（SCR）控溫 5.2.19 功率輸出：SCR控制，數量：27個，具有軟啟動、軟關斷、限流及過流保護等功能。 5.2.20 控制方式：0-100%連續可調。 5.2.21 功率測量：有功電度表，每路有一塊電流表。 5.2.22 SCR冷卻：散熱片+風機風冷。 5.2.23 溫控儀表；日本數字智能儀表，0-1000℃、PID連續控制，溫度補償，超溫、斷偶等聲光報警功能。 5.2.24 供電能力：三相五線380V±10%，50Hz，450KVA 5.2.25 現場設施：在用戶現場，電爐安裝應有相配套的電爐基礎（基礎承重要求1.5T/m2）及電纜布放電纜溝或橋架（用戶制備）。 設備圖片：
此文特別感謝：廈鎢、北大先行、當升、天驕、瑞祥、杉杉、優美科、中信國安、金和、中國鋰電池網、電池論壇、天津18所、中南大學等單位技術方在設計中給予本公司的寶貴意見。
